Zur Ansteuerung von integrierten Fahrzeug-Displays kann der ImageCutter120 eine Vielzahl von Eingangssignalen im Timing so anpassen, dass es mit einem für das Fahrzeug passenden ImageHub120 eingespeist werden kann.
Dazu wird das PC-Eingangssignal wahlweise zugeschnitten, erweitert, gedehnt oder gestaucht, um die erforderliche Fahrzeug-Auflösung zu erreichen. Ein vom PC kommendes WXGA-Signal mit 1440x900 (16:10) Bildpunkten kann z.B. auf 1440x540 Bildpunkte (8:3) zugeschnitten werden, um eine pixel-genaue Darstellung dieses Ausschnitts zu erzielen.

Die DVI- und VGA- Eingänge des ImageCutter120 sind galvanisch von den PC-Videosignalen getrennt, um Masseschleifen zu vermeiden - dies ist optimal für Messtechnik-Anwendungen.

Die Übertragung der hochauflösenden Bildsignale vom ImageCutter120 zum ImageHub120 erfolgt über ein Hochfrequenz-Kabel mit automotive HSD 4+2 Steckverbindern.

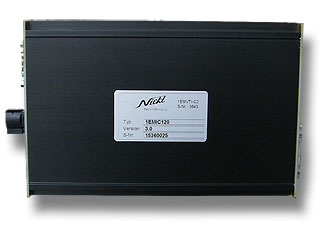

Der ImageCutter120 besitzt ein kompaktes Aluminium-Gehäuse und kann so im Kofferraum und der noch kleinere ImageHub120 beim Fahrzeug-Display untergebracht werden.
Besondere Merkmale
  • Galvanisch separierter DVI/HDMI- und VGA- Eingang
  • Anpassung an Fahrzeug-Schnittstellen mit passendem ImageHub120
Anwendungen
  • Forschung und Entwicklung in Automobil-Bereichen mit 12V oder 24V DC-Bordnetzen
Bestelldaten: 1EMIC120

Unterstützte Auflösungen DOS 720 x 400 Bildpunkte (4:3) @ 50..60 Hz
VGA 640 x 480 Bildpunkte (4:3) @ 56..85 Hz
SVGA 800 x 600 Bildpunkte (4:3) @ 56..85 Hz
XGA 1024 x 768 Bildpunkte (4:3) @ 56..85 Hz
XGA+ 1152 x 864 Bildpunkte (4:3) @ 56..85 Hz
WXGA 1280 x 800 Bildpunkte (16:10) @ 50..85 Hz
SXGA 1280 x 1024 Bildpunkte (5:4) @ 56..72 Hz
WXGA+ 1440 x 900 Bildpunkte (16:10) @ 56..72 Hz
Ausgangs-Timings Wird über Daten, gespeichert im ImageHub120, fahrzeugspezifisch konfiguriert
Anschlußstecker DVI-I (Buchse, 24+5 Pins) für DVI (HDMI) und VGA
HSD (Buchse, 4+2-polig) für ImageHub120
D-Sub 5 (Stecker, 5 Pin) für Versorgung
Mini-USB (Buchse, Typ B) für VTI-Config-Tool / Commands
Abmessungen (BxHxT) 171 mm x 111 mm x 32 mm
Gehäuse Aluminium-Kassettenkörper mit guter HF-Schirmung und Kühlrippen, schwarz eloxiert
Versorgungsspannung 9..36 V
